Dock – Allgemein
Produktname

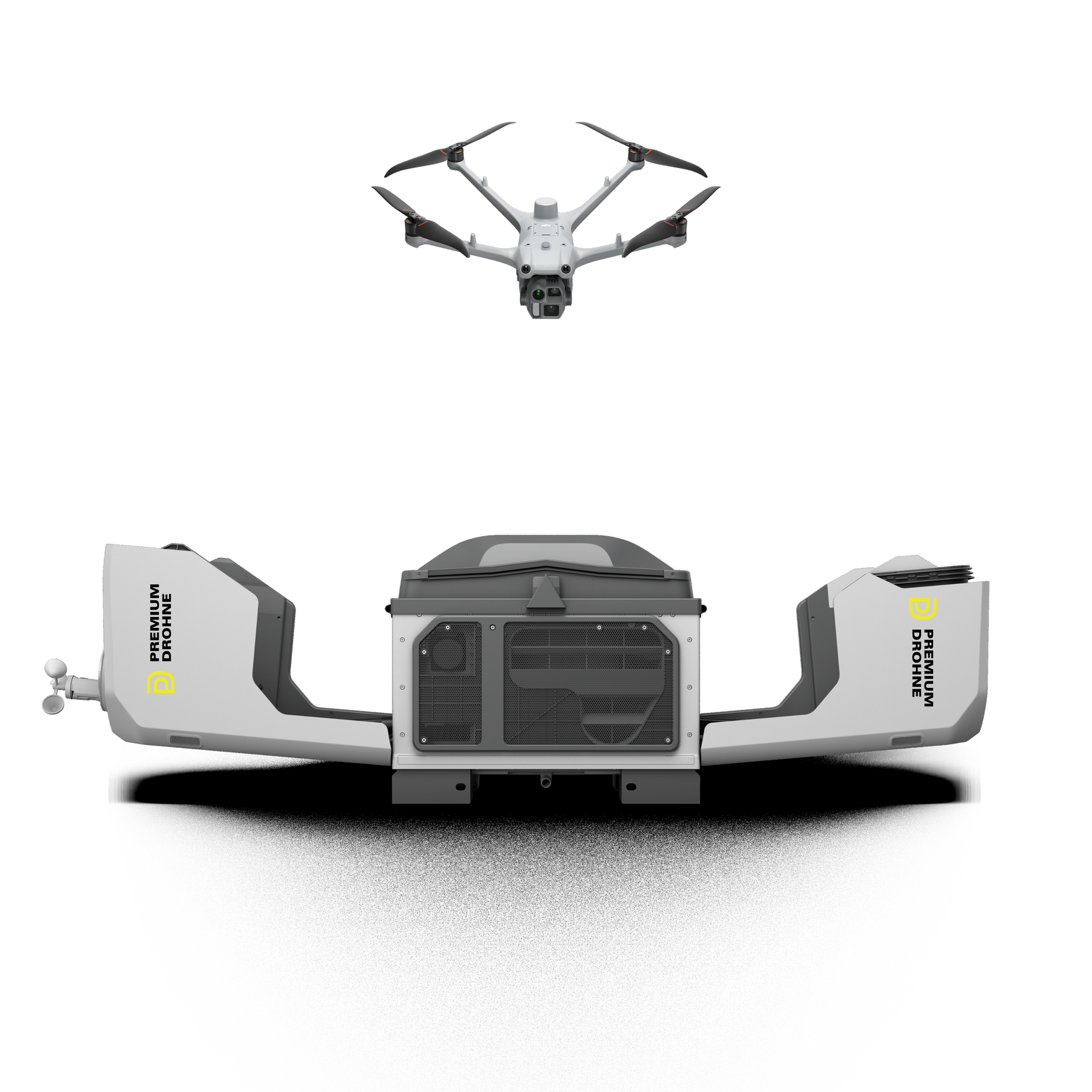

DJI Dock 3
Gesamtgewicht
55 kg (ohne Fluggerät)
Das tatsächliche Gewicht kann aufgrund unterschiedlicher Chargenmaterialien und externer Faktoren variieren.
Abmessungen
Dock-Abdeckung geöffnet: 1760 × 745 × 485 mm (L × B × H)
Dock-Abdeckung geschlossen: 640 × 745 × 770 mm (L × B × H)
Alle Daten beinhalten die Breite des RTK-Moduls (160 mm), die Höhe des Windgeschwindigkeitsmessers (145 mm) und die Montagehalterungen (58 mm).
Eingangsspannung
100 bis 240 V (AC), 50/60 Hz
Eingangsleistung
Max. 800 W
Betriebstemperatur
-30 °C bis 50 °C
Schutzart
IP56
Max. Anzahl unterstützter Drohnen
1
Max. zulässige Windgeschwindigkeit bei Landung
12 m/s
Maximale Höhenlage für den Betrieb
4500 m
Satellitenfrequenzen der RTK-Basisstation
Simultaner Empfang:
GPS: L1 C/A, L2, L5
BeiDou: B1l, B2l, B3l, B2a, B2b, B1C
GLONASS: F1, F2
Galileo: E1, E5a, E5b, E6
QZSS: L1, L2, L5
Positionsgenauigkeit der RTK-Basisstation
Horizontal: 1 cm + 1 ppm (RMS)
Vertikal: 2 cm + 1 ppm (RMS)
Dock – Ladeleistung
Ausgangsspannung
35 V DC
Ladezeit
27 Minuten
Die Daten wurden beim Laden des Fluggeräts (im ausgeschalteten Zustand) von 15 % auf 95 % in einer Umgebung mit 25 °C gemessen.
Dock – Videoübertragung
Betriebsfrequenz
2,400 bis 2,4835 GHz
5,150 bis 5,250 GHz (CE: 5,170 bis 5,250 GHz)
5,725 bis 5,850 GHz
Die unterstützten Betriebsfrequenzbänder und ihre entsprechende Verfügbarkeit variieren je nach Land/Region. Weitere Einzelheiten erhalten Sie in den örtlichen Gesetzen und Vorschriften.
Antenne
9 Antennen integriert, 2 Sender, 4 Empfänger, unterstützt intelligentes Schalten
Strahlungsleistung (EIRP)
2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
5,2 GHz (CE: 5,170 bis 5,250 GHz): < 23 dBm (FCC/CE)
5,8 GHz: < 33 dBm (FCC); < 14 dBm (CE); < 30 dBm (SRRC)
Dock – Klimaanlage
Betriebsspannung
48 V DC
Klimaanlagentyp
Kompressorbasierte Klimatisierung
Dock – Reserveakku
Akkukapazität
12 Ah
Ausgangsspannung
12 V
Akkutyp
Bleiakku
Akkulaufzeit
> 4 Stunden
Gemessen mit vollständig aufgeladenem Reserveakku bei 25 °C. Nach einem Stromausfall unterstützt das Dock Funktionen wie das Laden von Fluggeräten, die Klimaanlage, die Heizung der Abdeckung und Windgeschwindigkeitsanzeige nicht. Bitte stellen Sie die Stromversorgung umgehend wieder her.
Dock – Netzwerkzugang
Ethernet
Adaptiver Ethernet-Anschluss mit 10/100/1000 MBit/s
4G Mobilfunk
Erfordert DJI Mobilfunk-Dongle 2
Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort.
Dock – Sensor
Windgeschwindigkeitssensor
Unterstützt
Regensensor
Unterstützt
Umgebungstemperatursensor
Unterstützt
Wasserimmersionssensor
Unterstützt
Innenraum-Temperatursensor
Unterstützt
Innenraum-Feuchtigkeitssensor
Unterstützt
Dock – Sicherheitskamera (extern)
Auflösung
1920 × 1080
Sichtfeld
151°
Zusatzbeleuchtung
Weißes Hilfslicht
Dock – Sicherheitskamera (intern)
Auflösung
1920 × 1080
Sichtfeld
151°
Zusatzbeleuchtung
Weißes Hilfslicht
Dock – Blitzschutz
Stromanschluss (AC)
20 kA (Nennwert), erfüllt die Schutzstufenanforderungen gemäß EN 61643-11 Typ 2 und IEC 61643-1 Klasse Ⅱ.
Ethernet-Anschluss
10 kA (Igesamt), erfüllt Schutzklasse EN/IEC 61643-21 KATEGORIE C.
Dock – Unterstützte Software
Anwendungen
DJI Enterprise App (verwendet mit Android-Smartphones zur Aufstellung und Inbetriebnahme)
Cloud-Plattform
FlightHub 2
FlightHub 2 On-Premises Version
FlightHub 2 FlightHub Sync
DJI Cloud-API
Dock – Erweiterungsfähigkeit
Edge-Computing
Unterstützt die Datenkommunikation mit externen Schaltern
